指令管線化

管道铺设的优势和劣势

管道化的优势。

1. 缩短了处理器的周期时间；提高了指令吞吐量。管道化并没有减少完成一条指令所需的时间；相反，它增加了可以同时处理的指令数量（"一次"），并减少了完成指令之间的延迟（称为"吞吐量"）。
   一个处理器拥有的流水线级数越多，它可以"一次"处理的指令就越多，完成指令之间的延迟就越少。目前生产的
   每一个主流通用微处理器
   都至少使用2级流水线，最高可达30或40级。
2. 如果采用流水线方式，CPU算术逻辑单元可以设计得更快，但会更复杂。
3. 理论上讲，流水线比未流水线的内核的性能提高了数倍（假设时钟频率也提高了同样的系数），而且代码非常适合流水线执行。
4. 管道式CPU一般工作在比RAM时钟频率更高的时钟频率，（2008年的技术，RAM的工作频率比CPU的频率低）增加计算机的整体性能。

管道化的缺点。

管道化有很多缺点，虽然CPU和编译器设计者使用了很多技术来克服大部分缺点，下面是常见的缺点列表。

1. 非管道式处理器的设计更简单，制造成本更低，非管道式处理器每次只执行一条指令。这样可以防止分支延迟（在Pipelining中，每个分支都会延迟）以及串行指令被并发执行时的问题。
2. 在流水线处理器中，与非流水线处理器相比，模块之间插入翻转器会增加指令延迟。
3. 非管道式处理器将有一个确定的指令吞吐量。管道式处理器的性能更难预测，不同程序的性能可能会有很大差异。
4. 许多设计中包含了长达7、10、20、31甚至更多级的流水线，长流水线的一个缺点是当程序分支时，必须对整个流水线进行冲洗（清空）。当执行的代码中包含许多分支时，流水线的较高吞吐量就会落空：处理器无法预先知道下一条指令的读取位置，必须等待分支指令完成，使后面的流水线空着。通过根据之前的活动预测一个条件分支指令是否会分支，可以减少这个缺点。分支解决后，下一条指令必须在流水线上一路走过，其结果才会可用，处理器才会再次恢复"工作"。在这种极端情况下，流水线处理器的性能可能比非流水线处理器差。
5. 不幸的是，并非所有的指令都是独立的。在一个简单的流水线中，完成一条指令可能需要5个阶段。为了以全性能运行，这个流水线需要在第一条指令完成的同时，运行4条后续的独立指令。这4条指令中的任何一条都可能依赖于第一条指令的输出，导致流水线控制逻辑等待并在流水线中插入一个停滞或浪费的时钟周期，直到依赖性得到解决。幸运的是，转发等技术可以大大减少需要停滞的情况。
6. 当被修改的指令靠近正在执行的指令时，自修改程序可能无法在流水线架构上正常执行。这可能是由于指令可能已经在预取输入队列中，所以修改可能不会对即将执行的指令生效。指令缓存会使问题更加严重。
7. 危害。当程序员(或编译器)编写汇编代码时，他们通常假设每条指令都是在下一条指令被执行之前执行的。当这种假设没有经过流水线验证时，就会导致程序的行为不正确，这种情况被称为危险。存在
   各种解决危险或绕过的技术，如转发和延迟（通过插入一个停顿或浪费的时钟周期）。

例子

通用管道

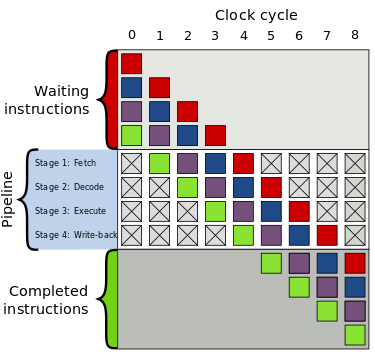

右边是一个有四个阶段的通用管道。

1. 领取
2. 解码
3. 执行
4. 回写

顶部灰色框是等待执行的指令列表；底部灰色框是已经完成的指令列表；中间白色框是流水线。

执行情况如下：

时间	执行
0	有四条指令等待执行
1	绿色指令从内存中获取
2	绿色指令被解码为 紫色指令从内存中获取
3	绿色指令执行完毕(实际操作) 紫色指令被解码 蓝色指令的获取
4	绿色指令的结果会被写回寄存器文件或内存。 紫色指令执行 蓝色指令被解码 红色指令
5	绿色指令完成 紫色的指令被回写 蓝色指令执行 红色指令被解码
6	紫色指令完成 蓝字指令 红色指令被执行
7	蓝色指令完成 红色指示回写
8	红色指令完成
9	所有的指令都会被执行

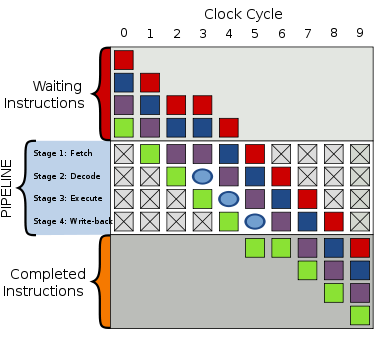

泡沫

当执行过程中发生"打嗝"（中断）时，会在流水线中产生一个"气泡"，在这个气泡中没有任何有用的事情发生。在周期2中，紫色指令的获取被延迟，周期3中的解码阶段现在包含一个气泡。紫色指令后面的一切也被延迟，但紫色指令前面的一切继续执行。

显然，与上面的执行相比，气泡产生的总执行时间为8个时钟刻度，而不是7个时钟刻度。

气泡就像滞留（延迟），在这个过程中，获取、解码、执行和回写都不会发生任何有用的事情。它就像一个NOP（No OPeration的缩写）代码。

例1

一个典型的将两个数字相加的指令可能是ADD A，B，C，它将在内存位置A和B中找到的值相加，然后将结果放在内存位置C中。在流水线处理器中，流水线控制器将把这分解成一系列类似的任务。

LOAD A，R1 LOAD B，R2 ADD R1，R2，R3 STORE R3，C LOAD下一条指令。

'R1'和'R2'是CPU中的寄存器。将存储在标有'A'和'B'的内存位置中的值加载（复制）到这些寄存器中，然后相加，结果存储在标有'C'的内存位置中。

在这个例子中，流水线有三个阶段--长期加载、执行和存储。每一个步骤都称为流水线阶段。

在非流水线处理器上，一次只能有一个阶段工作，所以在下一条指令开始之前，整个指令必须完成。在流水线处理器上，所有的阶段都可以同时工作在不同的指令上。所以当这条指令处于执行阶段时，第二条指令将处于解码阶段，第三条指令将处于获取阶段。

例二

为了更好地理解这个概念，我们可以看一个理论上的3阶段管道。

阶段	说明
负载	从内存中读取指令
执行	执行指令
商店	将结果存储在内存和/或寄存器中

和一个要执行的伪代码汇编列表。

这就是它的执行方式。

时钟1
负载	执行	商店
加载

LOAD指令是从内存中获取的。

时钟2
负载	执行	商店
移动	加载

LOAD指令被执行，而MOVE指令则从内存中获取。

时钟3
负载	执行	商店
ADD	移动	加载

LOAD指令处于存储阶段，其结果（数字40）将被存储在寄存器A中，同时，MOVE指令正在执行。由于它必须将A的内容移入B中，所以必须等待LOAD指令的结束。

时钟4
负载	执行	商店
店铺	ADD	移动

STORE指令被加载，而MOVE指令正在整理，ADD正在计算。

以此类推。请注意，有时，一条指令会依赖于另一条指令的结果（比如我们的MOVE例子）。当有多条指令引用操作数的特定位置时，无论是读操作数（作为输入）还是写操作数（作为输出），按照与原程序顺序不同的顺序执行这些指令，都会导致危险情况的发生（如上所述）。

周期3中的一个气泡会延迟执行


通用的4级流水线；彩色方框代表相互独立的指令。
